경동나비엔 홈네트워크 성북동 IOT시스템 설치후기

콘덴싱보일러 NCB753 (2대)

각방제어시스템

월패드 NHA-1026(환기연동)

코맥스비디오폰

동체감지기

지문형도어락(SP-2000BF)

DP-91 (초인종)

에어컨 연동모듈

도어락연동모듈

일괄소등스위치

환기청정기

대략적으로 이렇게 들어간다고 보시면 될 거 같습니다.

우선 여기 빌라같은 경우에는 5층 6층 분리였었으나

지금은 한집으로 사용중입니다.

하지만 고객님께서 원하시는게 5층 6층 일괄소등과 에어컨을 연동하고싶다고해서

월패드가 두대가 들어가서 분리가 되었습니다.

그럼 설치후기 시작하도록 하겠습니다.

우선 경동나비엔 각방제어시스템 먼저 설치를 진행하였습니다.

보시면 아시겠지만 분배기에 아무것도 연결이 안된 모습입니다.

배관이 아무것도 되어있지 않습니다.

특히 저기 월패드가 작업될 위치 보시면 선이 엄청나게

나온것을 볼 수 있습니다.

정말 정말 찾기 힘들정도로 선이 많습니다.

벽에 보시면 저게 각방조절기 진행될 위치인데요

보시면 UTP선을 엄청 많이 뽑아놨습니다..

저중에서 사용하는건 꼴랑 두가닥입니다.

근데 저렇게 많이 뽑는 이유를 전혀 모르겠어요...

두번째 사진은 화장실인데요

저기에는 휴지걸이와 일체형인 욕실폰이 설치될 위치 입니다.

1층 온도조절기 설치부터 진행을 해봅니다.

각방온도조절기가 메인 포함해서 총 6개가 들어가게 되었습니다.

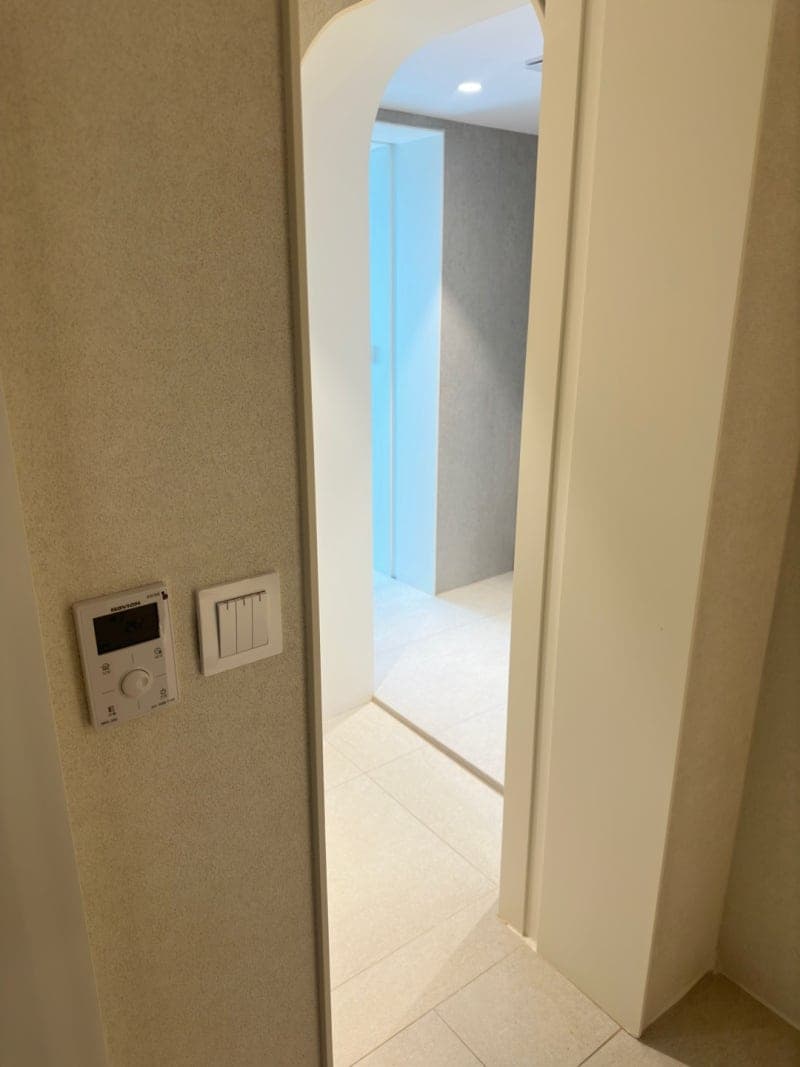

화장실과 드레스 룸에도 온도조절기가 들어간 것을 볼 수가 있습니다.

여기도 똑같이 선이 진짜 여분용 선까지 포함해서

어마무시하게 나와있었습니다.

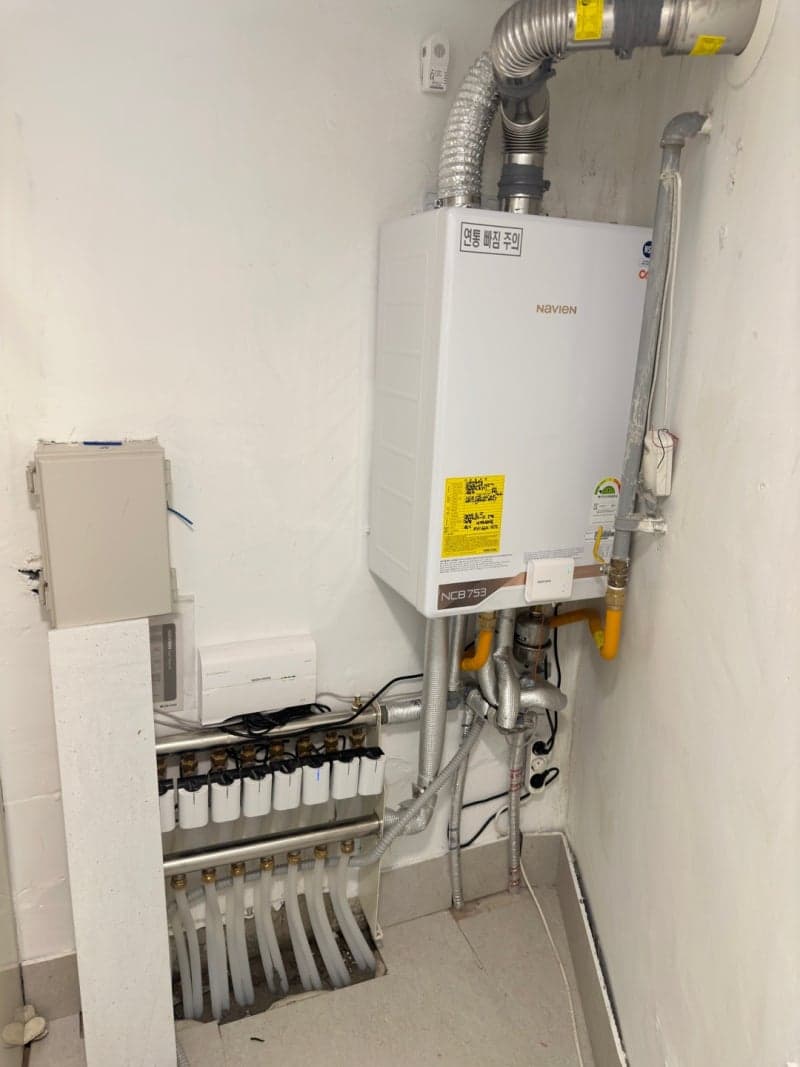

각방은 끝났으니 이제 보일러를 설치를 진행합니다,.

보일러 배관까지 아주깔끔하게 진행을 하였습니다.

생각보다 직수 수압이 엄청 쌔더라구요!

모델은 경동나비엔 NCB753 온수레디 시스템이 들어간

제품입니다!

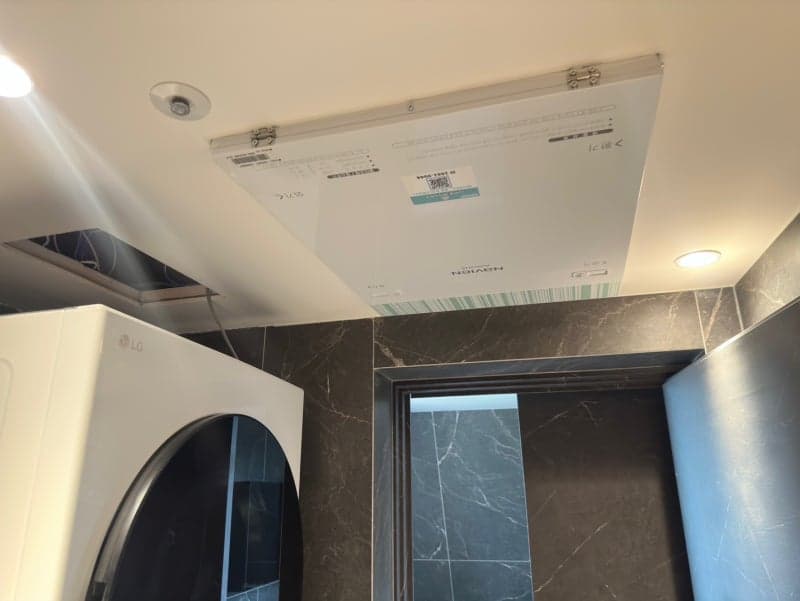

천장에는 환기청정까지 설치가 되었습니다.

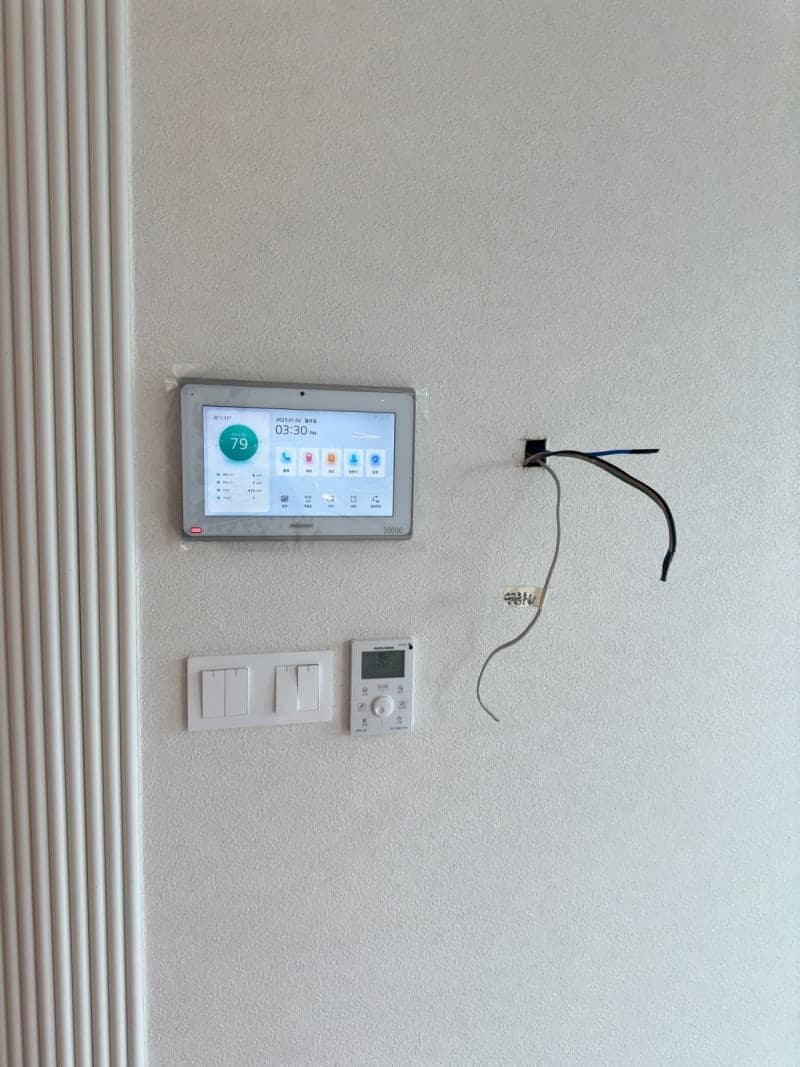

이제 1층 월패드를 작업을 진행해줍니다.

1층 월패드 아까 엄청 많았던 선들을 다 하나하나 찾아가지고 연결을 진행하였습다.

정말 정말 힘든 작업이였어요...

그 옆으로 타공을 하나 더해서 코맥스 비디오폰을 설치 할 수 있도록

선과 전선을 추가로 매립해줍니다.

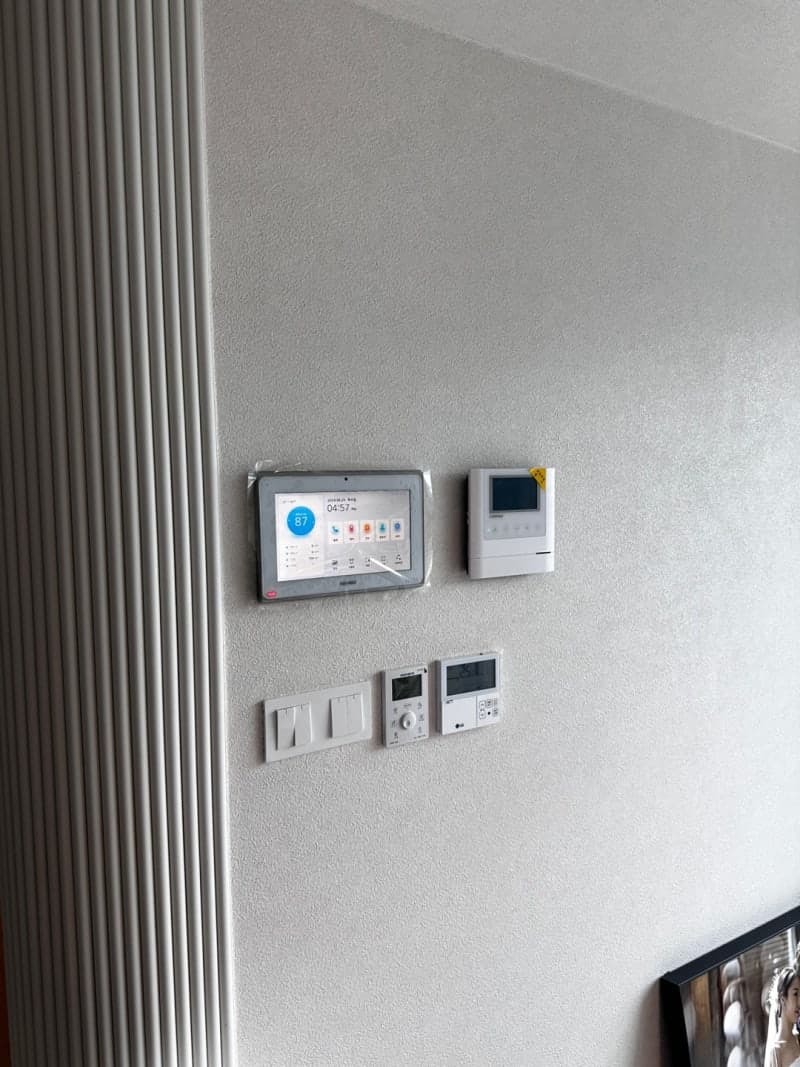

설치가 끝나면 이렇게

코맥드 비디오폰도 작업 되었습니다.

코맥스 비디오폰을 설치한 이유는 공동현관문과 연동해서

열어주어야 하기 때문에 따로 진행 된 것입니다.

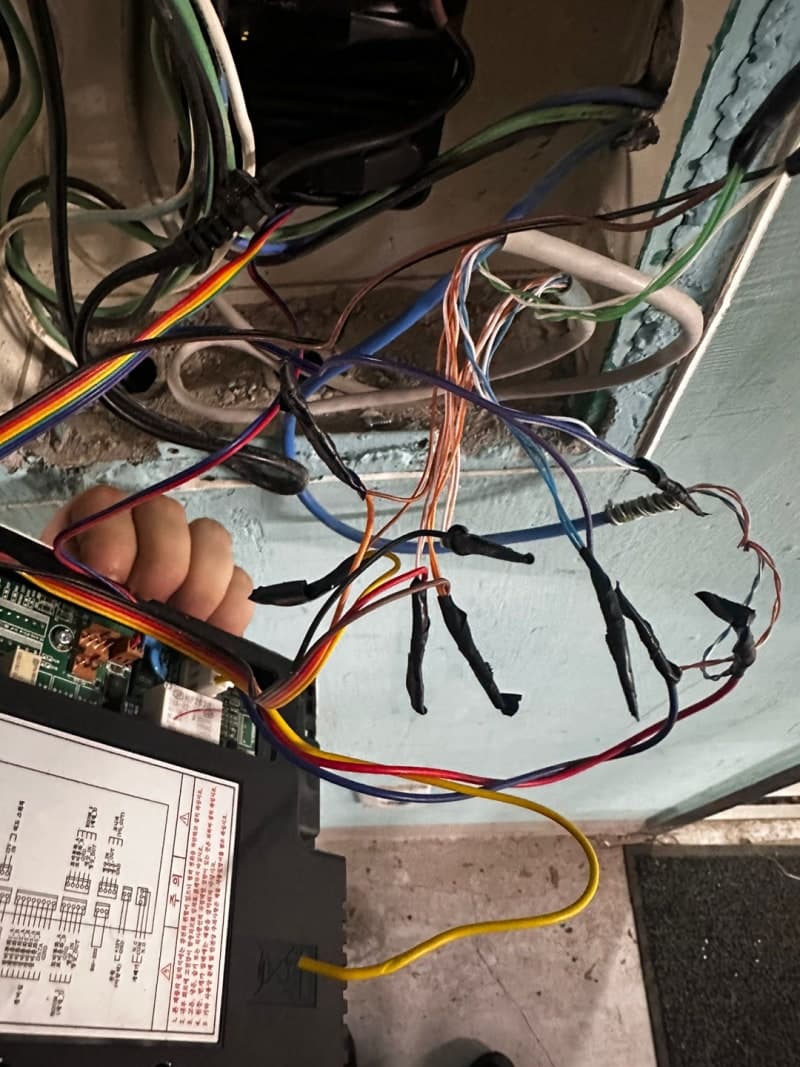

코맥스 공동현관문과 연결하기 위해서

로비폰 탈거 후

연결된 선을 확인하고 세대기에 설치를 진행합니다.

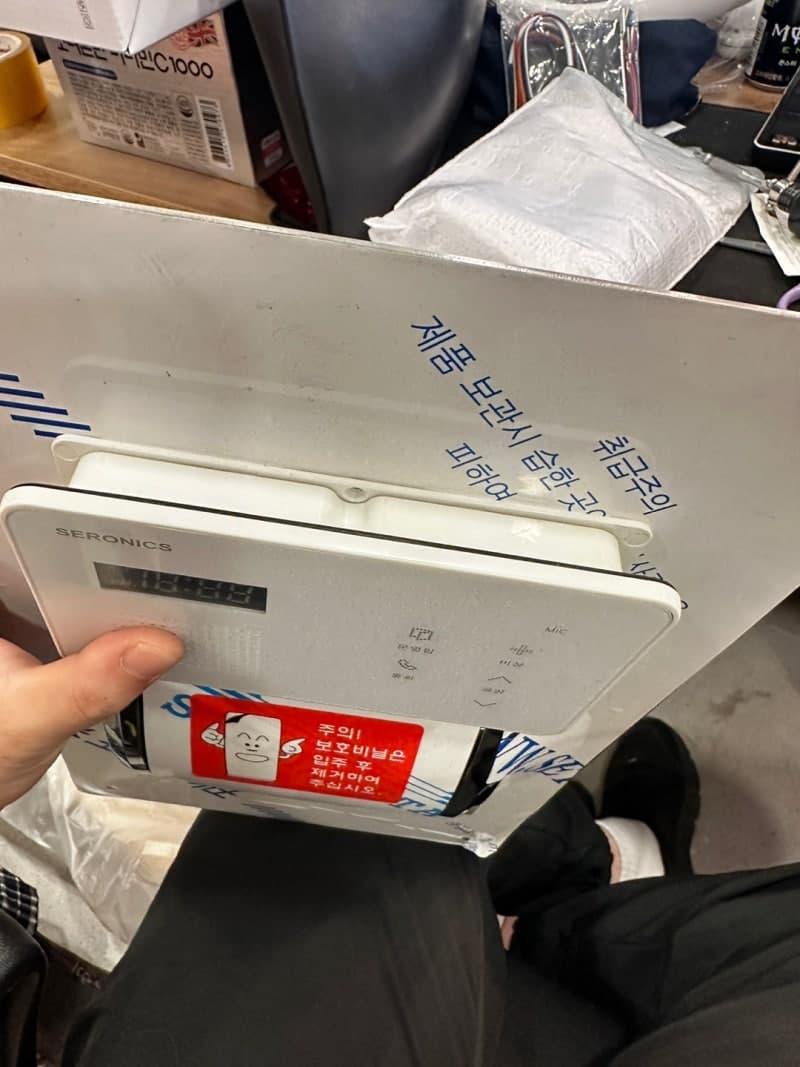

안방화장실에 욕실폰 작업 진행합니다.

타공사이즈가 맞질 않아서 타공하는 것만 거의 1시간 까먹었네요...

타공 진행해주고 욕실폰 연결 진행해줍니다.

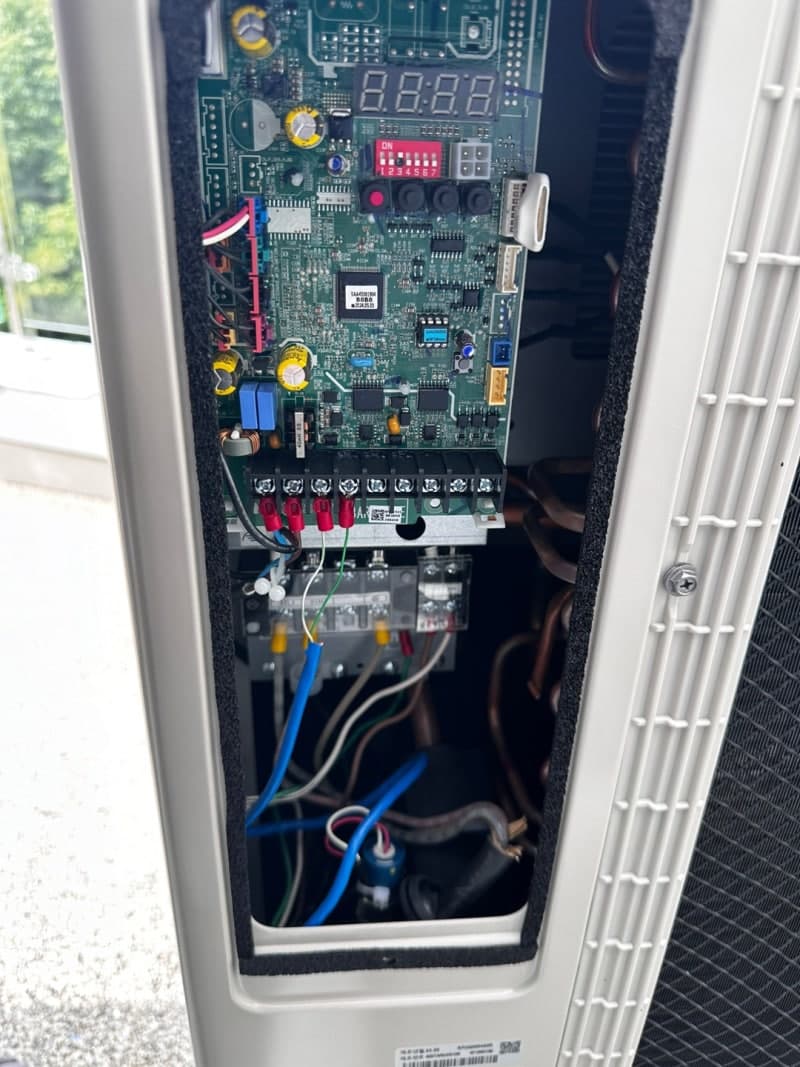

마지막으로 에어컨 연결해주면

연결 완료!!

월패드에서 셋팅만 해주면 이제 에어컨도 대수별로 제어가 가능합니다.

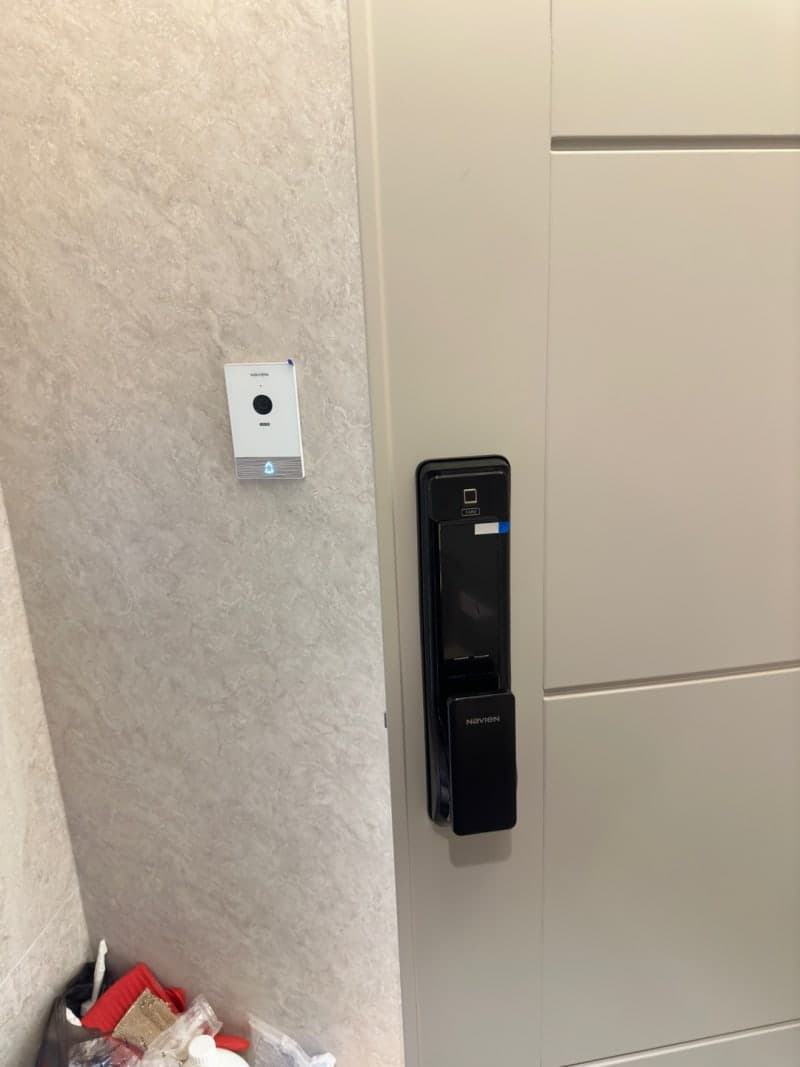

아 추가로 현관문을 설명 안드렸네요!

이렇게 현관문쪽에도 초인종(도어폰)을 설치를 진행을 해주고

지문인식 도어락까지 장착 완료했습니다.

이제 6층으로 올라가보겠습니다.!

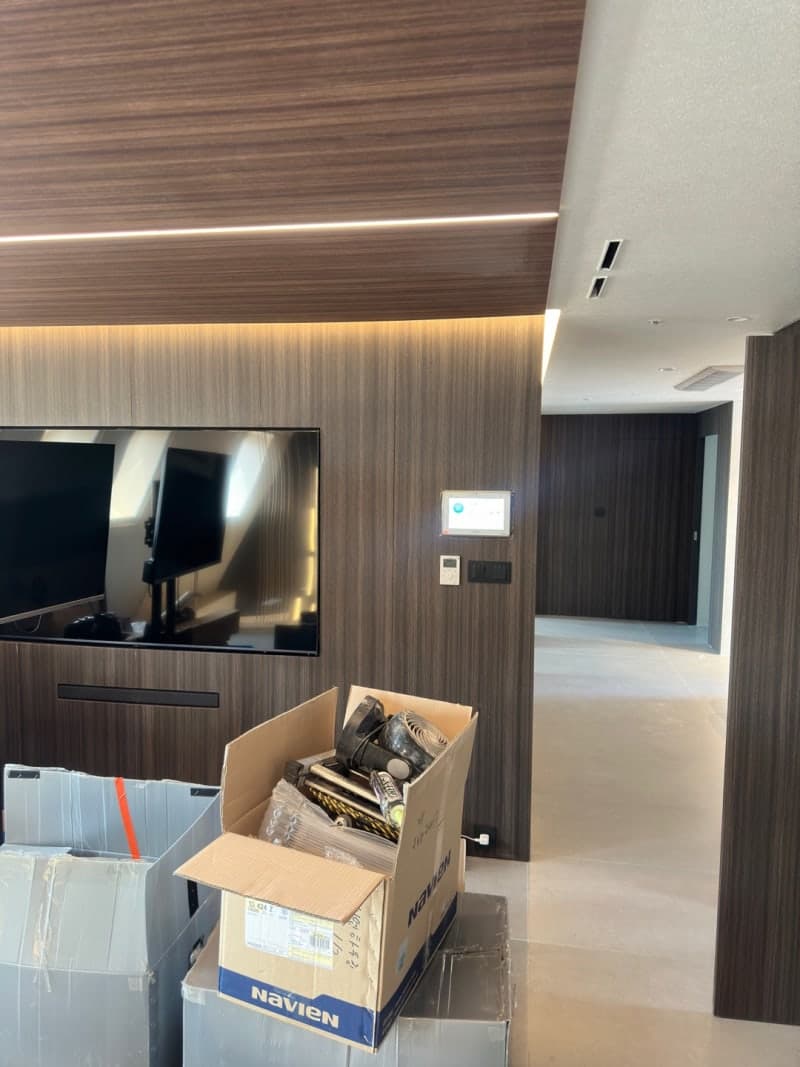

6층에 올라오면 똑같이 거실이 있고요!

보시면 거실 벽면에 월패드가 설치된 것을 볼 수가 있습니다.

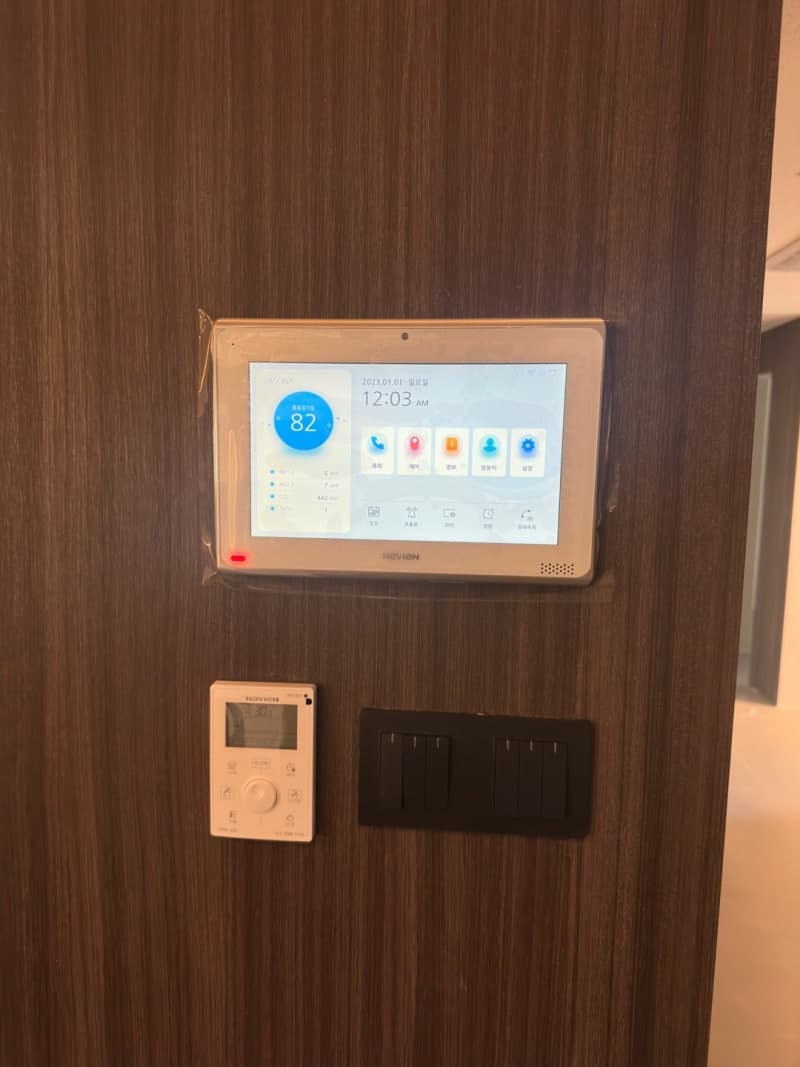

더 가까이 가서 보게되면 이런식으로 장착 되었습니다.

월패드는 한대 한대 개별로 제어를 해야합니다.

두대가 들어간다고해서 5층 월패드와 연동되진 않습니다.

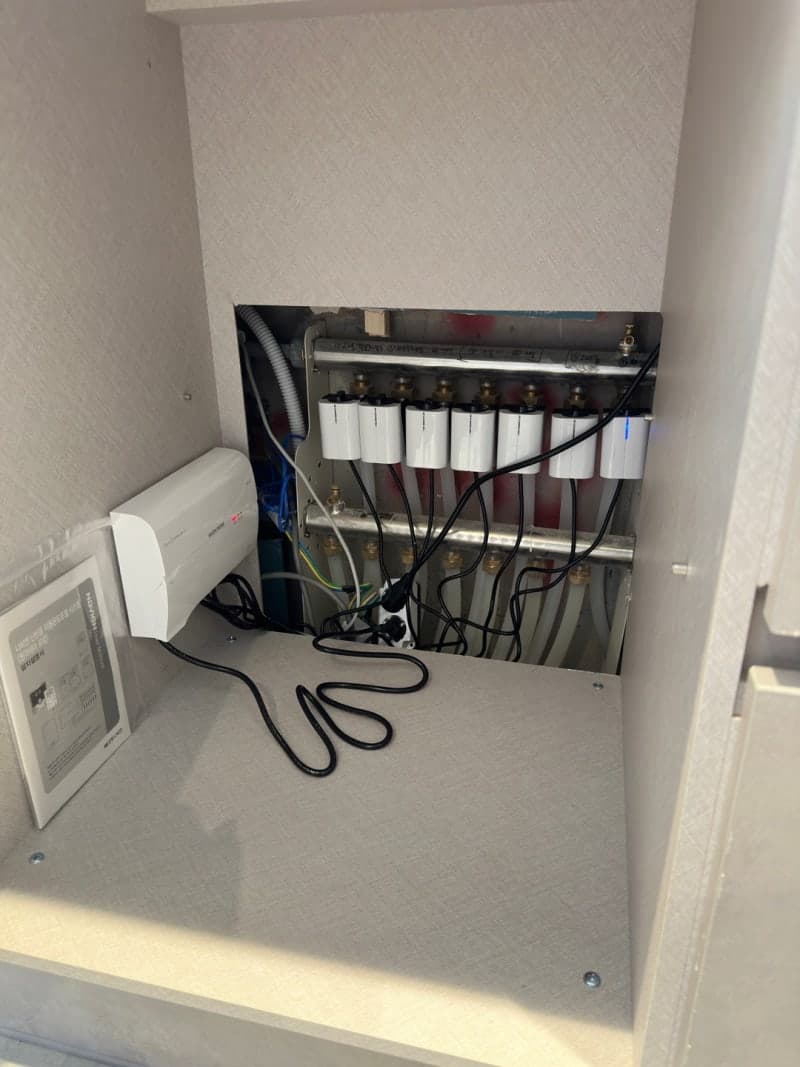

6층 분배기는 부엌 싱크대 아래쪽에 위치하고있습니다.

6층은 거의 휴계공간이라고 보시면 될 거 같아요

주생활 공간은 5층입니다.

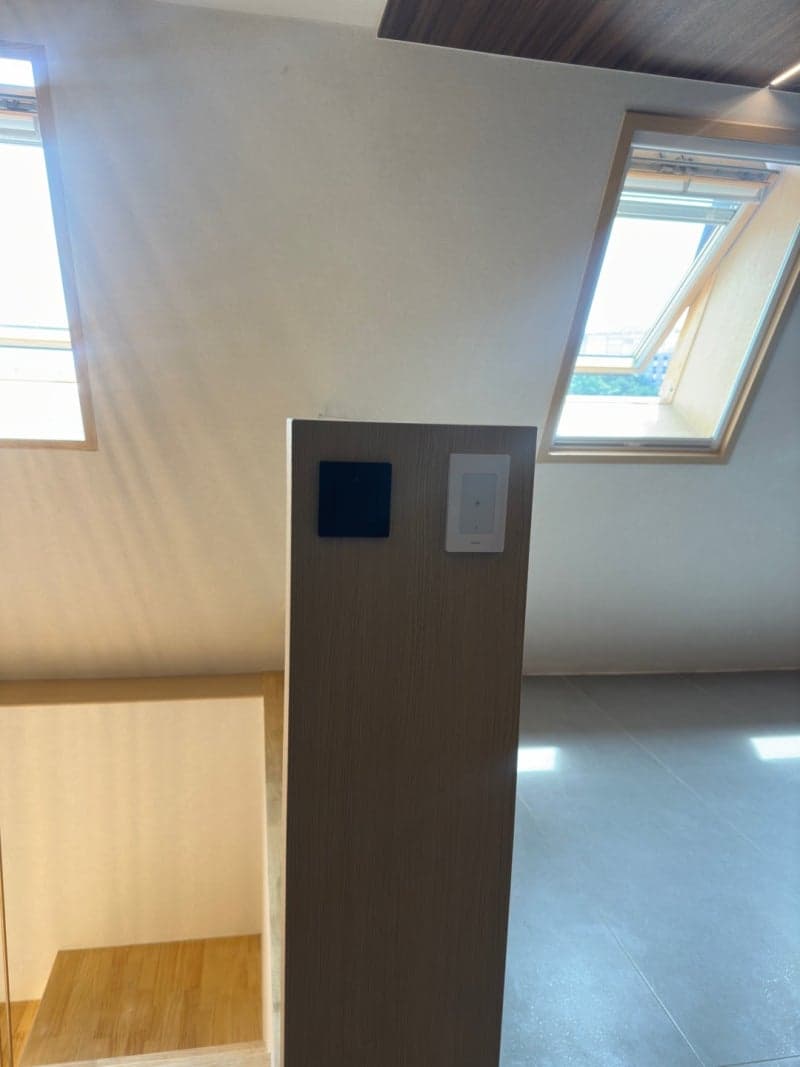

6층에서 5층으로 내려가는 계단 쪽에 일괄소등 스위치가 장착 된 것을 볼 수 있습니다.

6층의 메인 전원을 저거 하나로 다 끄고 켜고가 가능 합니다.

5층에도 똑같이 현관문쪽에 일괄소등이 장착 되어있습니다.

6층에도 똑같이 나비엔 환기청정기가 설치가 되었습니다.

똑같이 월패드와 연동을 진행 해드렸습니다.

정검구가 너무 작아서 연결하기가 조금 어려웠습니다.

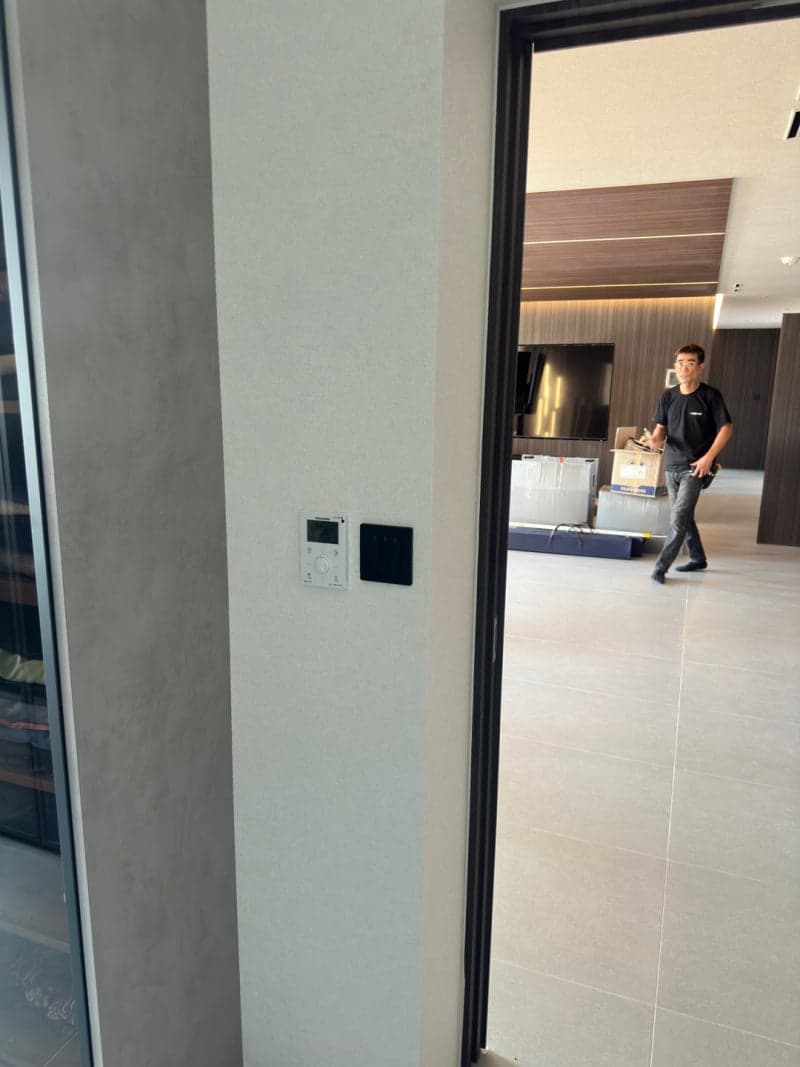

왼쪽 조절기는 드레스룸에 작업 된 조절기 입니다.

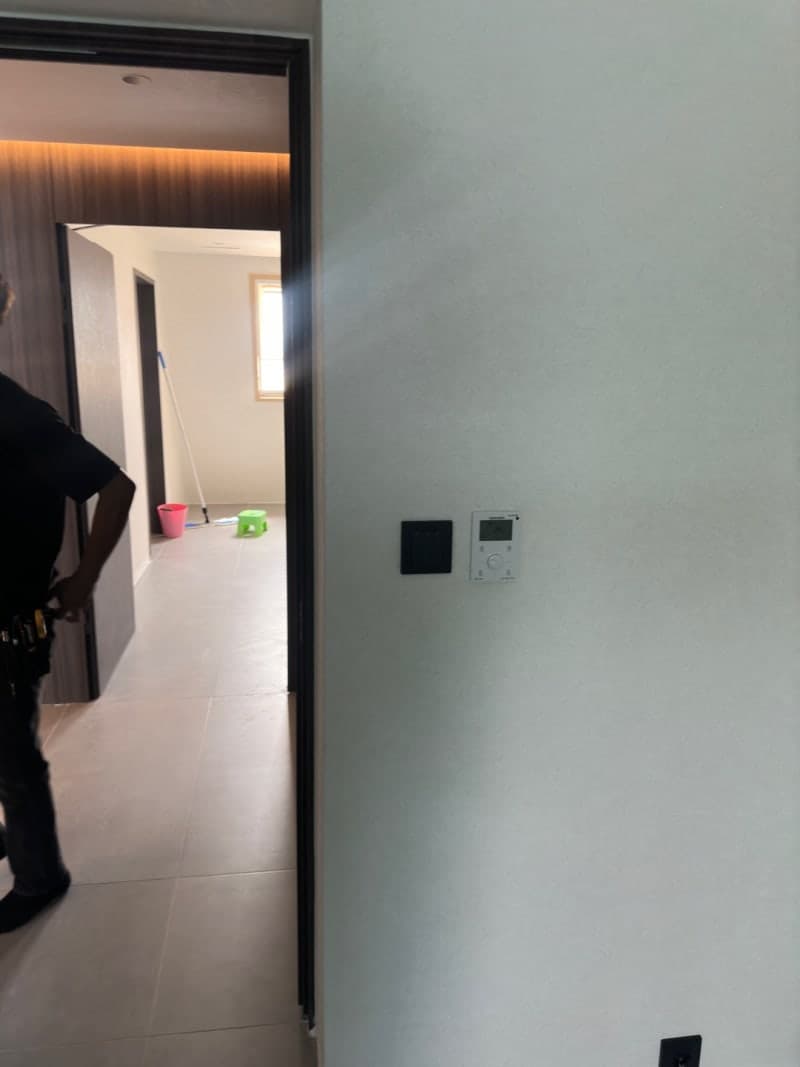

그리고 맨끝방 애들방으로 사용되는 걸로 보이는 방에 작업완료된 모습입니다.

왼쪽 각방온도조절기는

창고로 사용되는 방의 조절기 라고 보시면 됩니다.

마지막으로 서재겸 작업실로 사용하신다는 공간 입니다.

6층에는 조절기가 메인포함해서 총 5개가 설치 되었습니다.

이렇게해서 모든 제품 설치가 끝났습니다!

월패드 NHA-1026(환기연동형)

제어 가능 품목 설명

지금까지 진행한 제품들의 연동되는 군들을 말씀 드리고자 합니다.

성북동 빌라에 설치된 NHA-1026 제품이랑 연동한 품목입니다.

각방제어시스템

환기청정기

일괄소등스위치

욕실폰

에어컨

동체감지기

도어락연동

이렇게 연동되서 앱으로 제어 할 수 있다고 보시면 되겠습니다!
