의정부시 요양원 지하실 스파이럴 덕트 팬 시공 후기

이전에 시공했던 요양원에서 지하실 입니다.

지하실 같은 경우에는 환기가 되지 않아서 엄청 걱정 하시는 거 같은데요

저희가 바로 가서 해결해 드렸습니다!

외부 연결부터 채결을 잘 해줘야 합니다.

저기보이시는 일반 동파이프 처럼 생긴 부분이 매연이 나가는 부분입니다.

그래가지고 역류 방지 댐퍼와 잘 채결을 해줘야지만됩니다.

2번째 사진은 채결하기전에 작업 하던 부분 입니다.

125파이 자바라를 통해서 외부로 나가는 곳이랑 모터 팬을 연결해줍니다!

그렇게 하면 깔끔하게 연결이 된 것이라고 볼 수 있습니다!

이제 내부 작업을 진행 해봅니다.

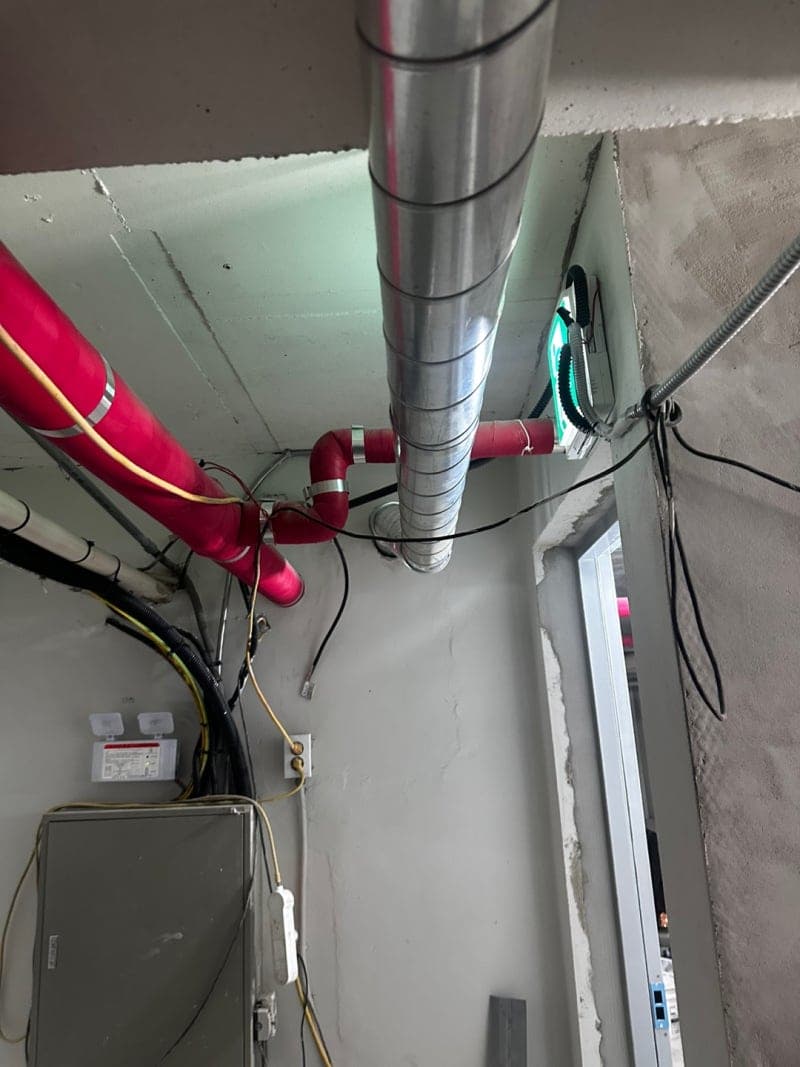

왼쪽 사진에서 보이시는 스파이럴 덕트 직관 배관은 안쪽 방으로 이동합니다.

방 안쪽으로 들어가는 곳은 100파이로 줄여서 들어가게 됩니다.

분배를 위해서 조금씩 줄여가면서 작업을 진행 합니다.

두번째 사진에는 물탱크 저장소 부분도 환기가 필요하기 때문에 디퓨저를 설치했습니다.

왼쪽 사진은 이제 외부쪽으로 나가는 사진이라고 보시면 됩니다.

쭉 이어져서 나가는 것이죠!

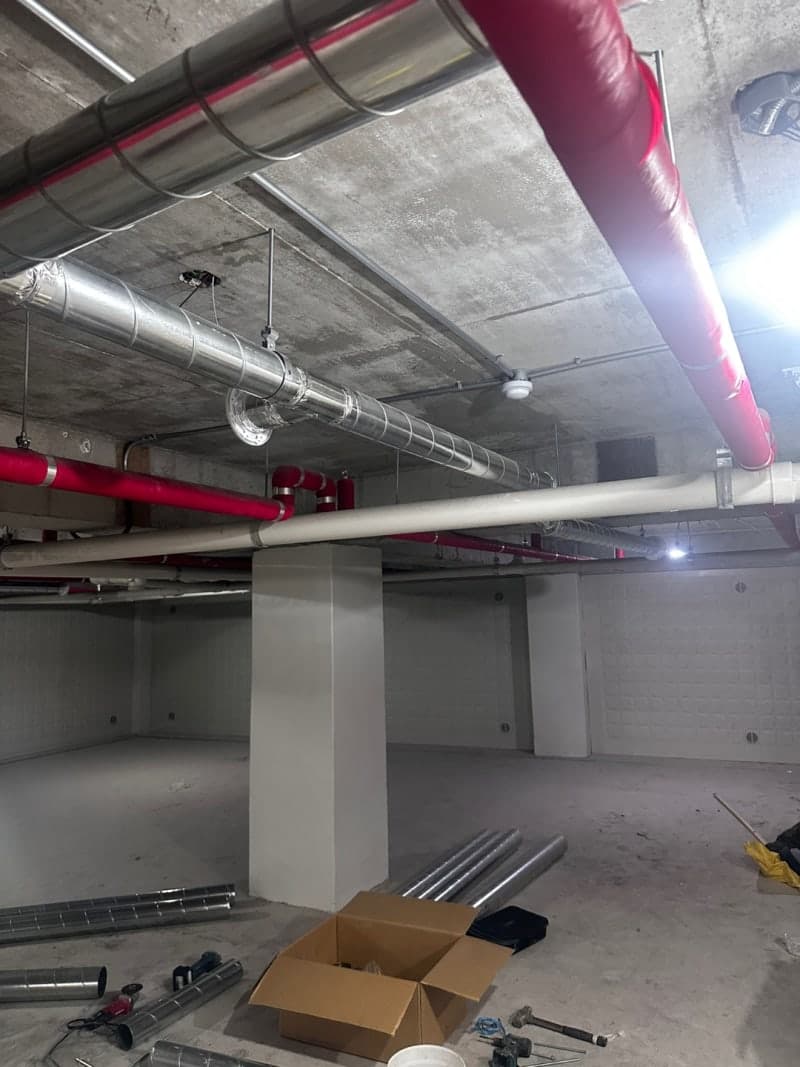

이제 밖으로 나가게 되면 큰 공간이 나오게 됩니다.

이제 여기가 제일 중요한 부분인데요

125파이로 쭉 가서 따줘야 되는데 PVC배관 보다 내려오면 안되기 때문에

45도를 통해서 내렸다가 올렸다가 작업을 진행 합니다.

벽이 있는 곳마다 45도를 적용해서 최대한 간섭 없이 작업을 진행하였습니다.

깔끔하게 작업 되어있는 것을 볼 수가 있습니다

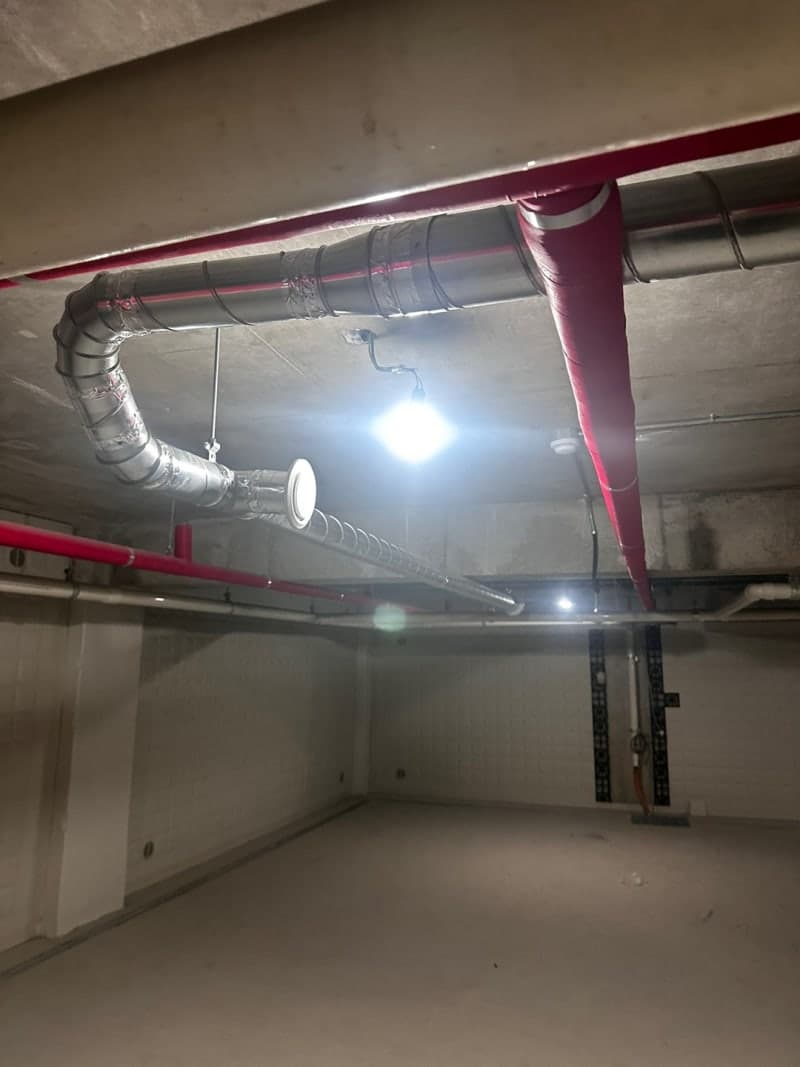

중간중간 T를 따서 디퓨저를 설치를 진행 하였습니다!

왼쪽 사진이 맨끝 에 부분의 공간 이라고 보시면 되겠습니다!

큰 공간에는 4개의 디퓨저가 설치가 되었습니다!

2번째 사진 같은 경우에는 안쪽에 추가 공간이 있어서

두개의 디퓨저를 설치를 진행 하였습니다.

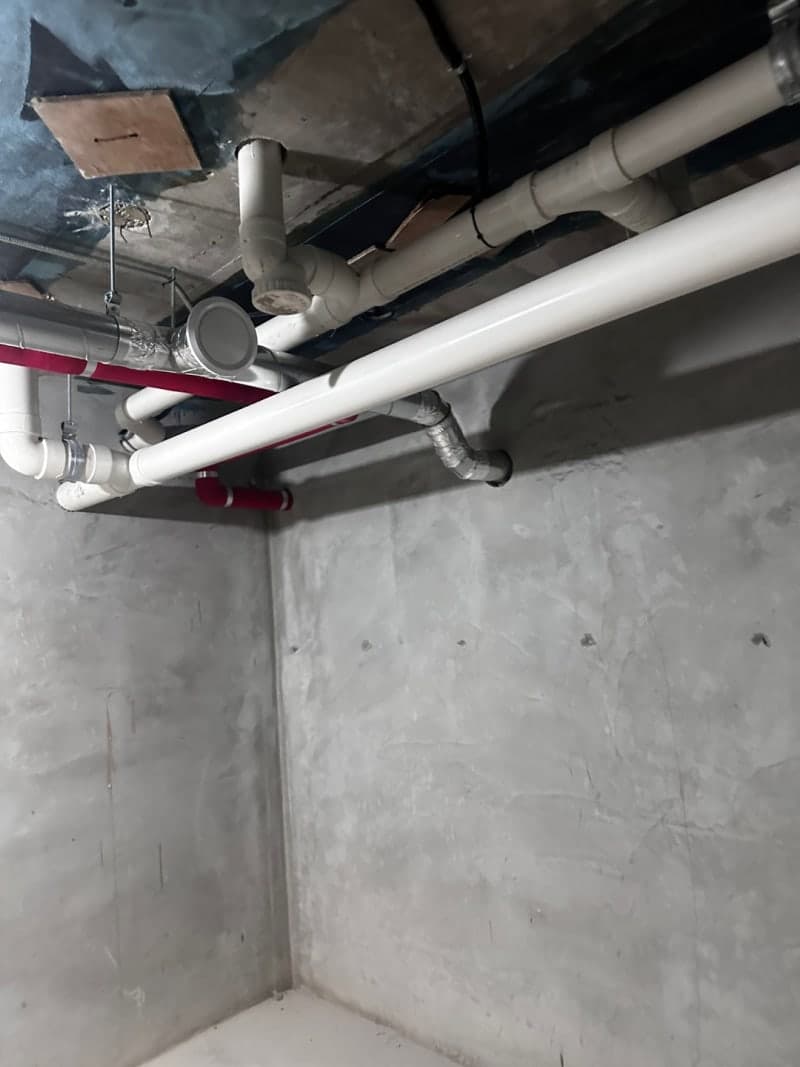

마지막으로 안쪽에 더 들어보면 방이 하나가 더 있습니다.

여기도 배기를 설치를 진행 합니다.

이 방안에도 똑같이 두개의 디퓨저를 설치를 진행 하였습니다.

머리에 간섭이 있으면 안되기 때문에 45도는 필수로 적용하였습니다.

이렇게 해서 모든 작업을 끝냈습니다.

이제 다음 차례 입니다.

모터의 전기는 전구를 통해서 작업을 진행 하였습니다.

껐다 켰다 하기 위해서는 스위치를 통해서 제어를 합니다.

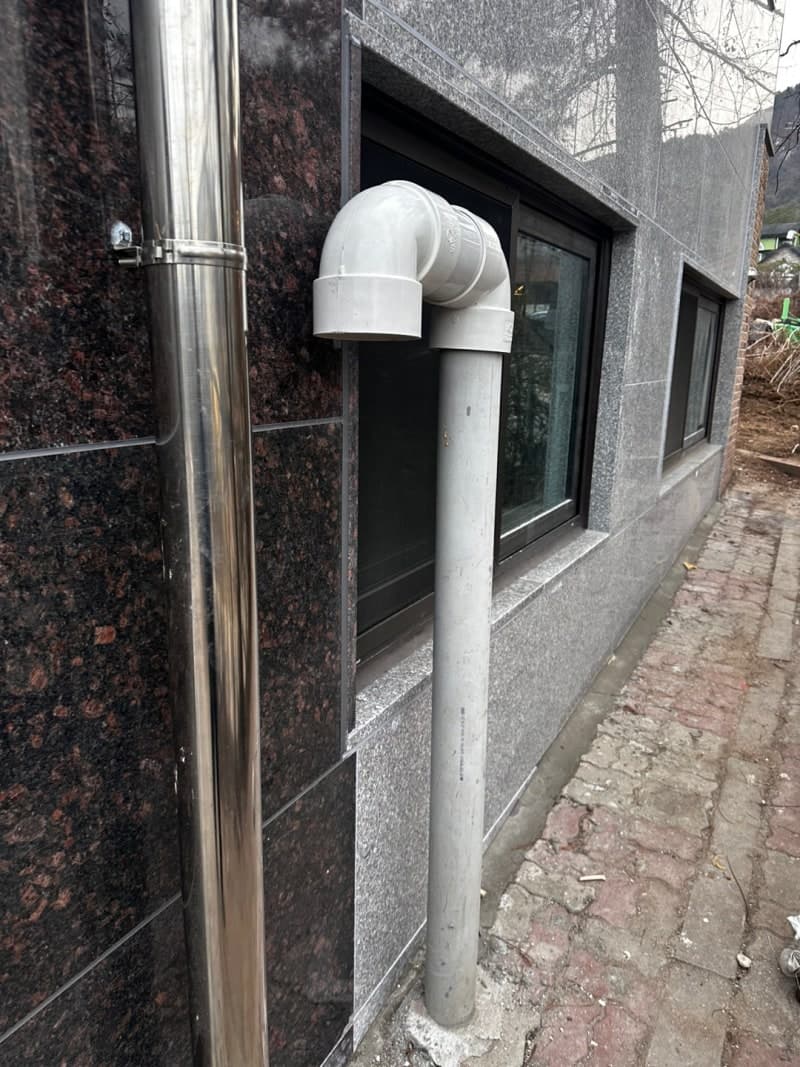

마지막으로 배기부분 마무리 작업 해주면 끝입니다.

비가 유입 될 수 있기 때문에 U자로 작업을 해놨습니다.

이렇게 하면 안으로 비가 들이 닥치거나 할 일이 없겠죠!

이렇게 해서 마무리 되었습니다!

긴 글 읽어주셔서 감사합니다!

의정부 요양원 지하실 스파이럴 덕트 팬 시공 후기

모든 시공이 완료 되었습니다!

시공은 의정부에서 인근 2시간 거리 이내로 작업을 진행 하고 있습니다.

감사합니다! 궁금하신 점은 언제든지 댓글 달아주세요!
